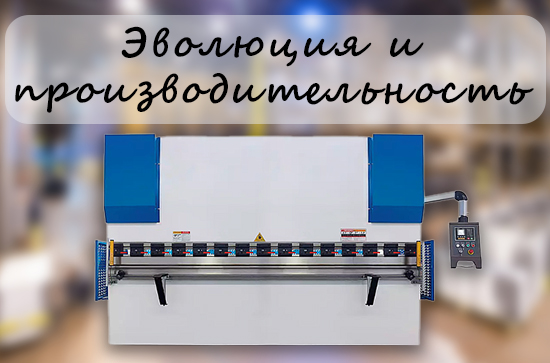

Как тип листогибочного пресса влияет на скорость гибки

Эволюция и производительность : как тип листогибочного пресса влияет на скорость гибки

Исторический контекст: от ручного труда к машинам

Листогибочные прессы, запатентованные впервые в 1882 году, прошли значительный путь от трудоемких ручных процессов до высокоточного автоматизированного оборудования. Изначально технология требовала изготовления физической формы, на которую вручную укладывался лист металла. Затем его вручную обрабатывали Т-образными молотками, что ограничивало производство простыми и прямыми гибками.

Хотя внешний вид прессов за последние 50 лет изменился незначительно, их внутренняя механика и система управления претерпели революционные изменения. Как и автомобили, они эволюционировали от простых механических устройств до сложных технологичных комплексов, сохранив при этом базовый принцип: точное и воспроизводимое соприкосновение пуансона с матрицей.

Сравнительный анализ типов листогибочных прессов

Современный рынок предлагает различные типы прессов, каждый из которых обладает уникальными характеристиками скорости, точности и универсальности.

Таблица: Сравнение основных типов листогибочных прессов

Скорость гибки: от механической мощности к интеллектуальному контролю

Понятие «скорость» в гибке многогранно и зависит от типа пресса:

1. Скорость цикла (подход – гибка – возврат):
• Механические прессы: Обладают самой высокой чистой механической скоростью хода пуансона.
• Гибридные и электрические прессы: Лидируют в общей производительности благодаря максимально быстрым подходам и возвратам, в то время как сама гибка происходит на контролируемой, оптимальной для материала скорости.
2. Скорость гибки (рабочая скорость):
• Гидравлические и гибридные прессы: Позволяют точно программировать и регулировать скорость гибки, что критично для обработки сложных материалов и обеспечения качества.
• Механические прессы: Имеют фиксированную или ограниченно регулируемую скорость гибки, что является их ключевым недостатком.
3. Скорость настройки и переналадки:
• Прессы с ЧПУ: Кардинально сокращают время настройки благодаря автоматизированному позиционированию задних упоров и программированию параметров гибки. Это значительно увеличивает общую скорость производства в серийных и мелкосерийных заказах.

Таким образом, хотя механические прессы быстры в самом ходе, современные синхронизированные гидравлические, электрические и гибридные модели с ЧПУ обеспечивают более высокую общую скорость производства за счет сокращения времени настройки, гибкого управления процессом и минимальных простоев.

Ключевые технологические вехи в эволюции прессов

• Механические прессы: Доминировали в цехах в прошлом веке. Их принцип действия основан на маховике, накапливающем кинетическую энергию.
• Плюсы: Простота, мощность, высокая цикловая скорость.
• Минусы: Опасность, отсутствие контроля, невозможность тонких настроек.
• Гидравлические прессы RG Promecam (историческая модель): Инновация своего времени с поднимающимся столом и низкопрофильной конструкцией, позволявшей гнуть замкнутые профили. Не соответствуют современным стандартам безопасности.
• Гидравлические прессы с торсионным валом: Первый шаг к синхронизации. Торсион механически связывает два цилиндра, обеспечивая синхронный ход балки. Управление осуществляется по осям:
• Y1, Y2: Подъем/опускание балки.
• X: Горизонтальное движение заднего упора.
• Z: Вертикальное движение заднего упора.
• Синхронизированные гидравлические прессы с ЧПУ: Вершина точности. Каждый цилиндр управляется независимо через пропорциональные клапаны, что позволяет компенсировать прогиб балки и деформацию материала.
• Электрические/сервоприводные прессы: Используют серводвигатели для привода пуансона (через шарико-винтовую пару или ременную передачу). Эталон энергоэффективности и чистоты, но с ограничением по мощности.
• Гибридные прессы: Оптимальный баланс. Сочетают электропривод для движения с компактной гидравликой для создания усилия. Это обеспечивает высокую точность (минимальное тепловыделение от масла) и энергоэффективность, сохраняя при этом высокую универсальность и мощность, присущую гидравлике.

Вывод: Выбор листогибочного пресса — это компромисс между скоростью цикла, точностью управления, универсальностью и стоимостью владения. Современные тенденции смещаются в сторону интеллектуальных гибридных и электрических систем с ЧПУ, которые обеспечивают максимальную общую производительность и гибкость производства.
