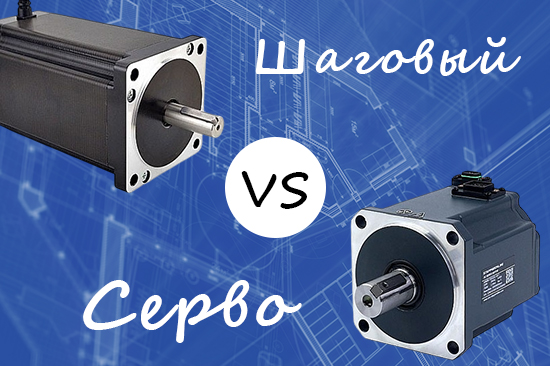

Шаговые и серводвигатели : сравнительный анализ и выбор оптимального решения

Шаговые и серводвигатели : сравнительный анализ и выбор оптимального решения

В системах управления движением правильный выбор двигателя напрямую влияет на эффективность и производительность оборудования. Шаговые и серводвигатели имеют принципиальные отличия в конструкции и характеристиках, что определяет их применение в различных задачах.

1. Основные отличия шаговых и серводвигателей

2. Шаговые двигатели

Принцип работы

Шаговый двигатель — это синхронный бесщёточный двигатель постоянного тока, который перемещается дискретными шагами за счёт последовательного переключения обмоток статора.

Преимущества

• Простота управления – не требует обратной связи
• Высокий крутящий момент на низких скоростях (до 0.7 Нм при 0 об/мин)
• Точное позиционирование (до 200 шагов на оборот)
• Низкая стоимость (в 2–5 раз дешевле серводвигателей)

Недостатки

• Потеря крутящего момента на высоких скоростях (падение до 80% при 1000 об/мин)
• Вибрации и резонанс
• Перегрев при длительной работе
• Не адаптируется к изменению нагрузки

Области применения

• Конвейерные системы
• 3D-принтеры и ЧПУ-станки (оси X/Y)
• Медицинские дозаторы
• Робототехника (манипуляторы с энкодерами)

3. Серводвигатели

Принцип работы

Серводвигатель использует энкодер для точного контроля положения и скорости, динамически подстраиваясь под нагрузку.

Преимущества

• Высокая скорость (до 10 000 об/мин)
• Стабильный крутящий момент (до 340 Нм с редуктором)
• Точность до 0.01 мм
• Адаптация к изменению нагрузки

Недостатки

• Высокая стоимость (из-за энкодера и сложной электроники)
• Необходимость регулярного обслуживания
• Сложность настройки

Области применения

• Промышленные роботы
• Фрезерные и токарные станки с ЧПУ
• Авиационная и автомобильная промышленность
• Точные системы позиционирования

4. Что выбрать?

Шаговый двигатель подходит, если:

✔ Нужна низкая стоимость
✔ Требуется точное позиционирование на низких скоростях
✔ Нет резких изменений нагрузки

Серводвигатель необходим, когда:

✔ Критична высокая скорость и точность
✔ Нагрузка переменная
✔ Требуется динамическое управление крутящим моментом

5. Заключение

Итог:

• Для бюджетных решений с постоянной нагрузкой выбирайте шаговые двигатели.
• Для высокоскоростных и точных задач с переменными условиями – серводвигатели.

Оптимальный выбор зависит от конкретных требований вашего проекта!
