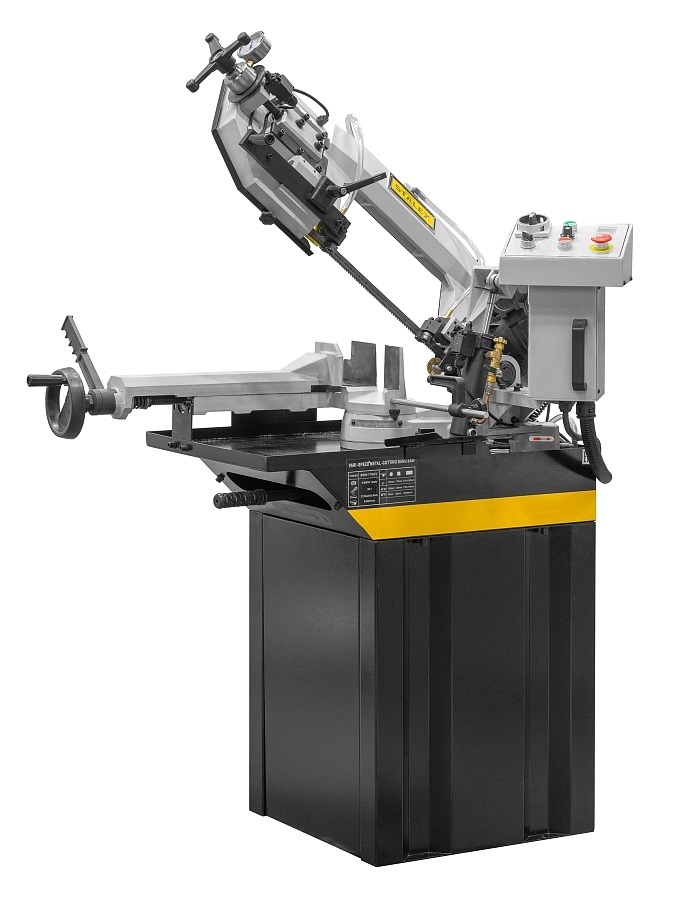

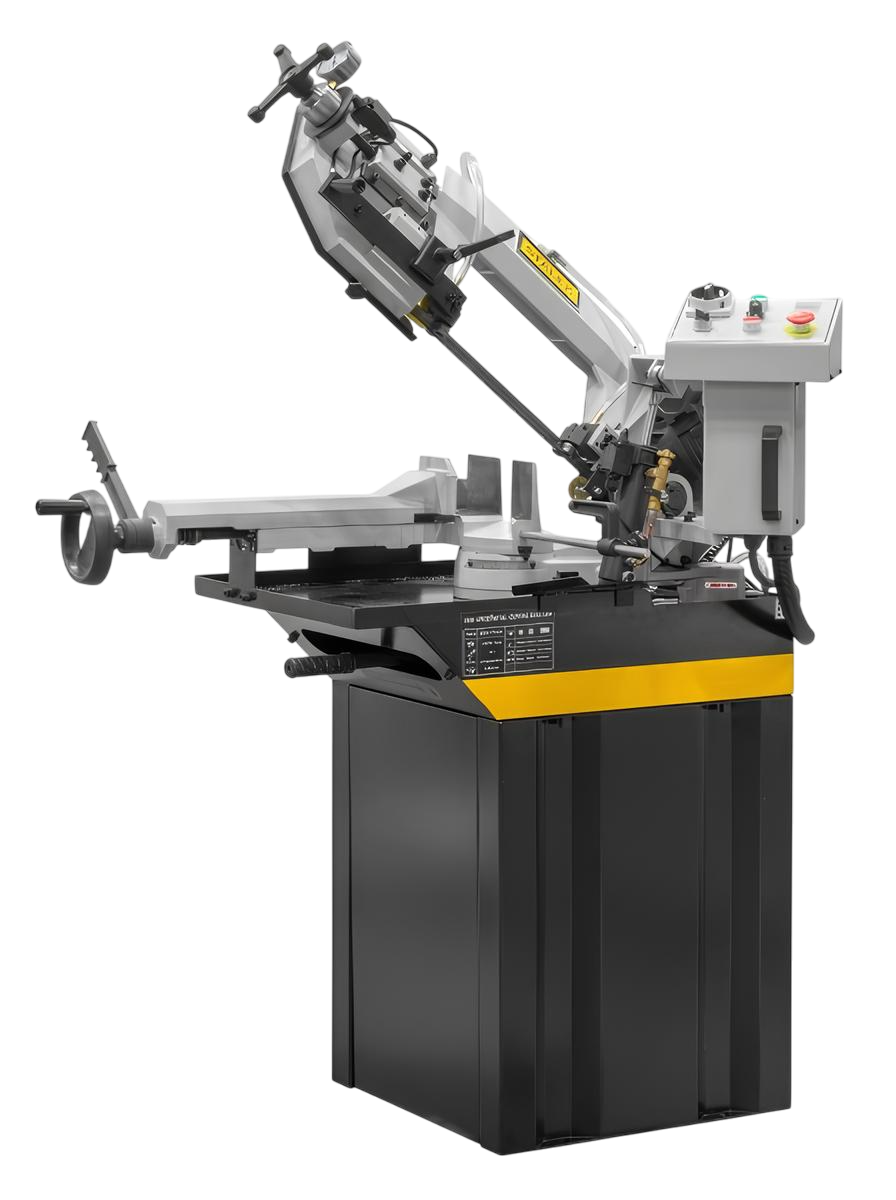

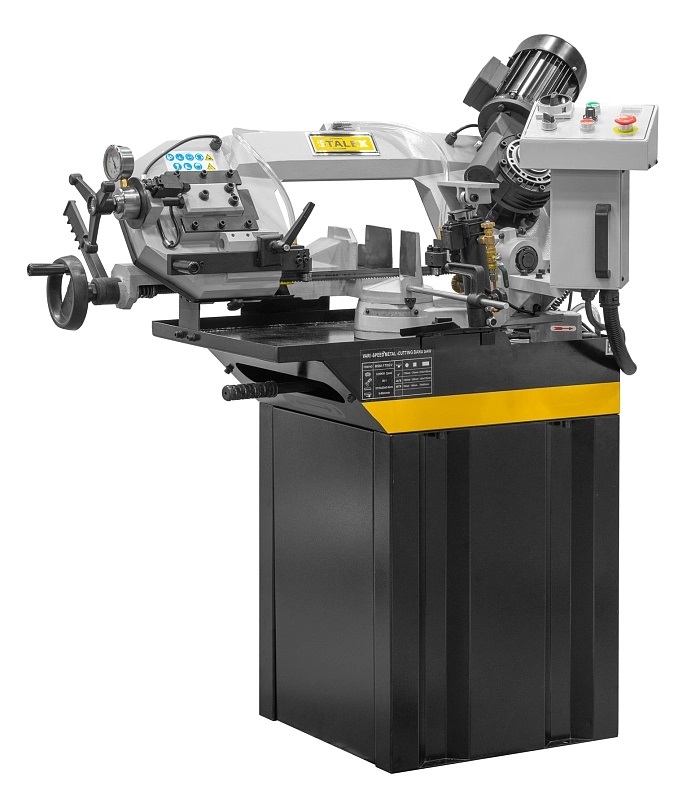

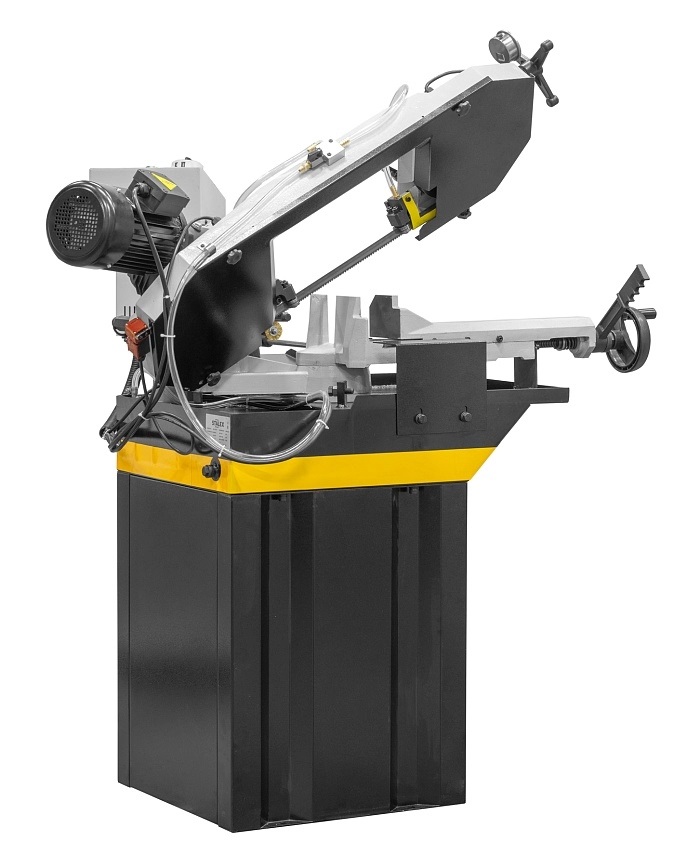

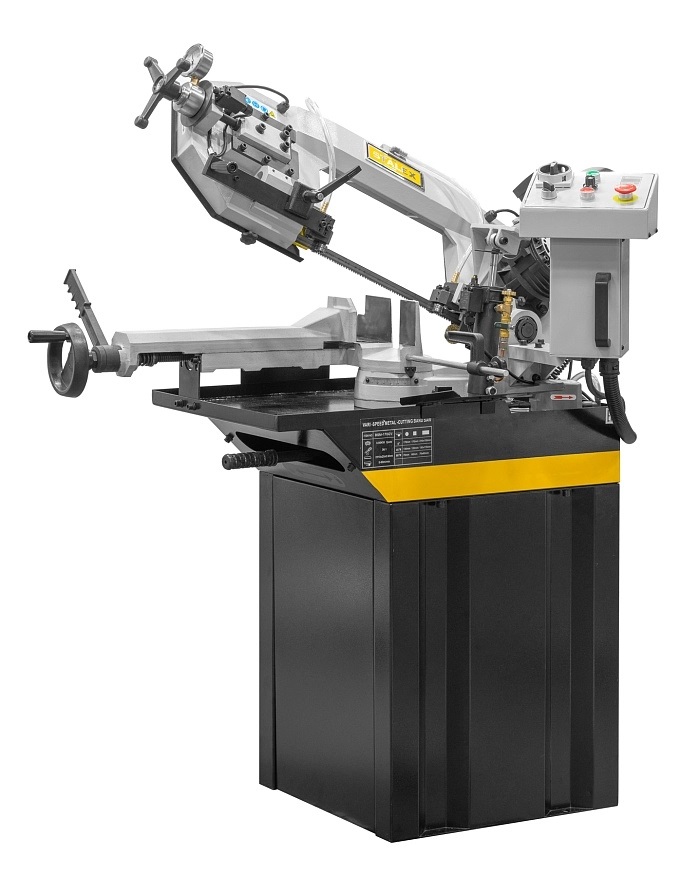

Ленточнопильный станок по металлу с гидроразгрузкой STALEX BSМ-220GV в Улан-Удэ

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную. Станок Stalex BSM-220GV позволяет делать распилы заготовок диаметром до 220мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.

Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Основные элементы cтанка Stalex BSM-220GV:

• Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Опускание рамы осуществляется под собственным весом
• Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
• Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 18:1)

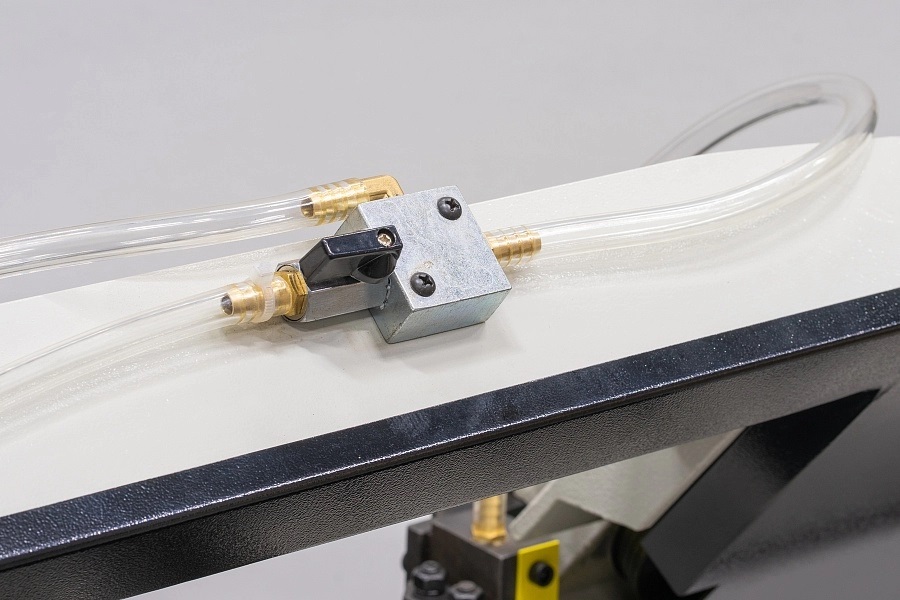

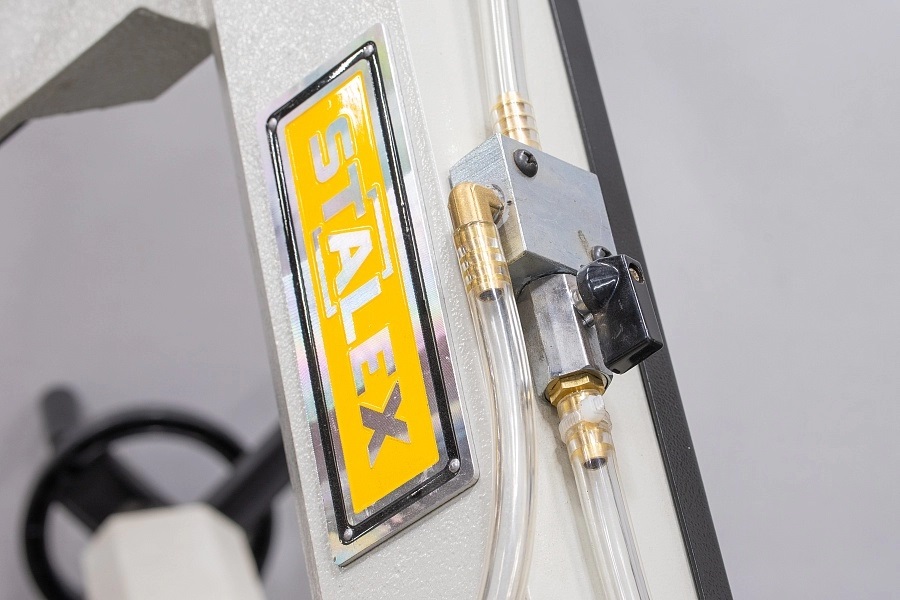

• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 15,2 литра.

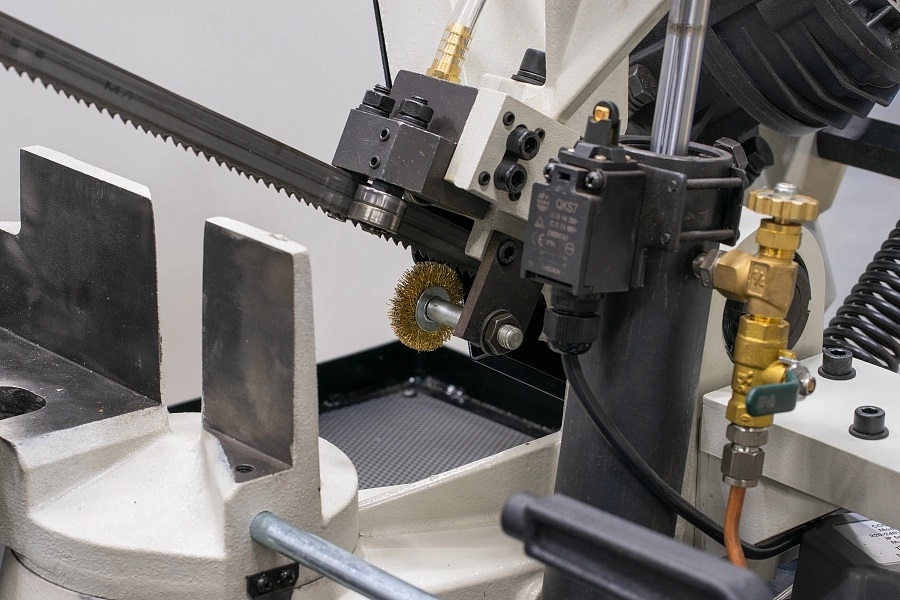

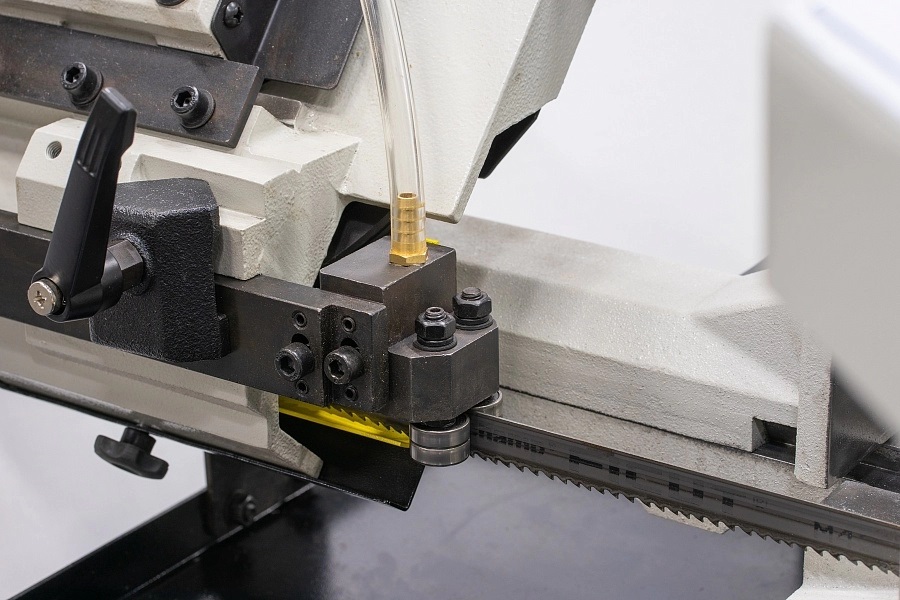

• Точность движения ленты обеспечивается за счет твёрдосплавных пластин и роликовых подшипников
• Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)

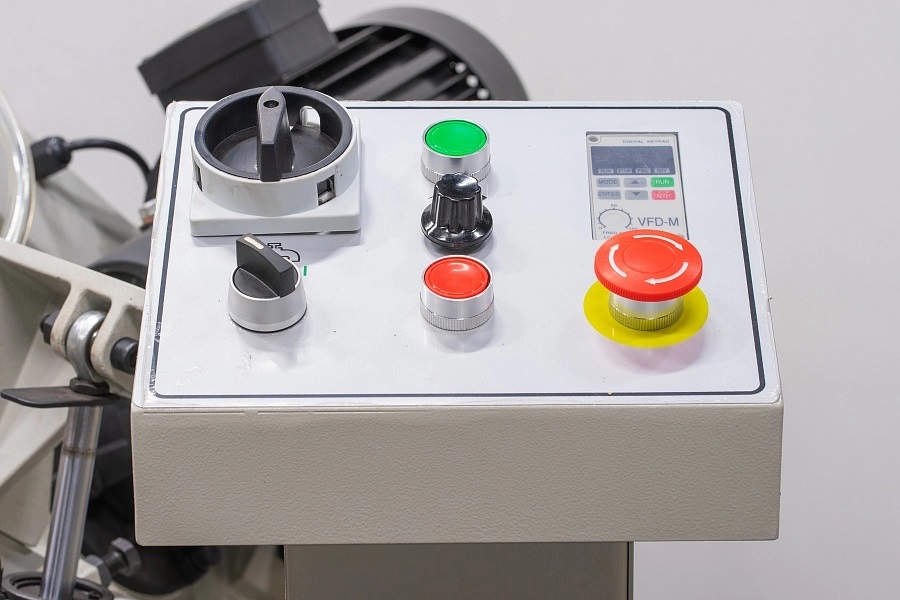

	Панель управления - Переключатель включения станка - Индикатор включения станка - Маховик регулировки скорости резания 5-90 м/мин - Цифровой индикатор скорости резания - Переключатель системы СОЖ - Кнопка выключения станка - Общая кнопка стоп
	Передаточное отношение - 18:1 (передаточные отношения определяют нагрузку на двигатель, что влияет на максимальную скорость)

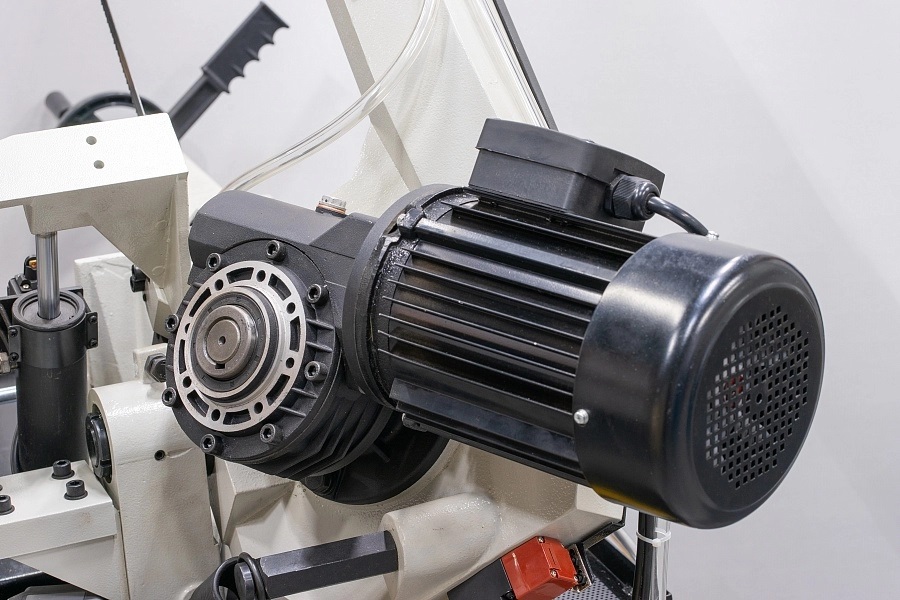

	Зубчатый привод

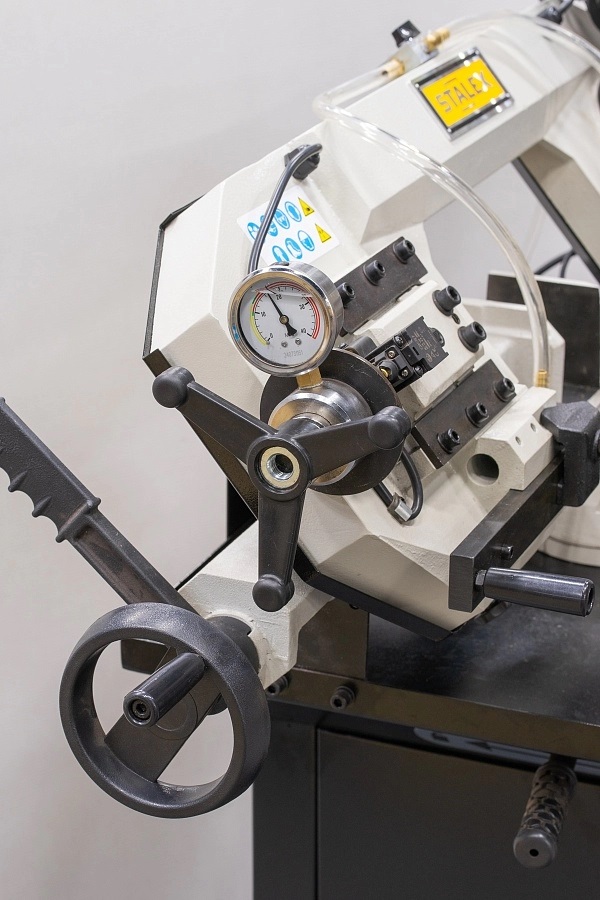

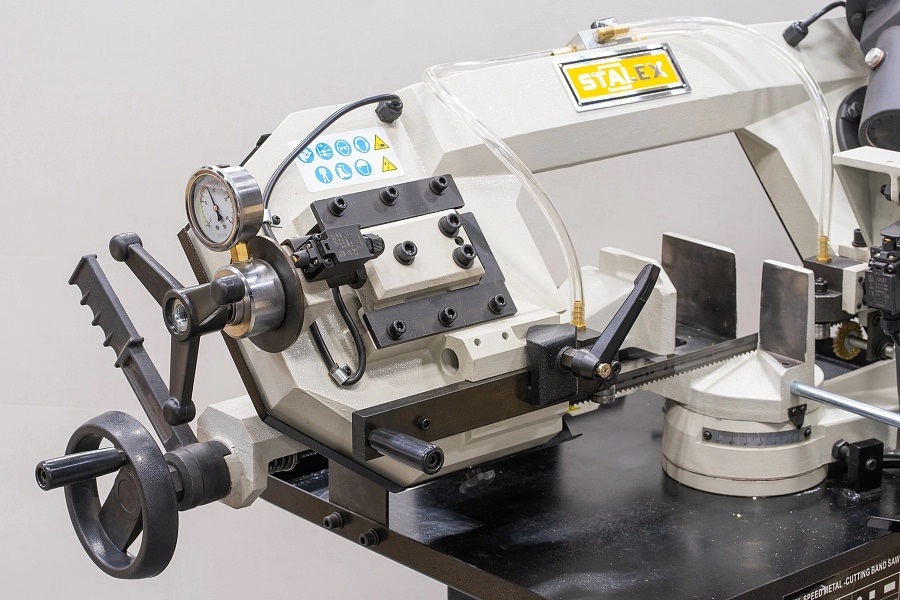

	Маховик ручного натяжения ленты + датчик контроля натяжения полотна (тензометр) + датчик на обрыв полотна (остановка станка)

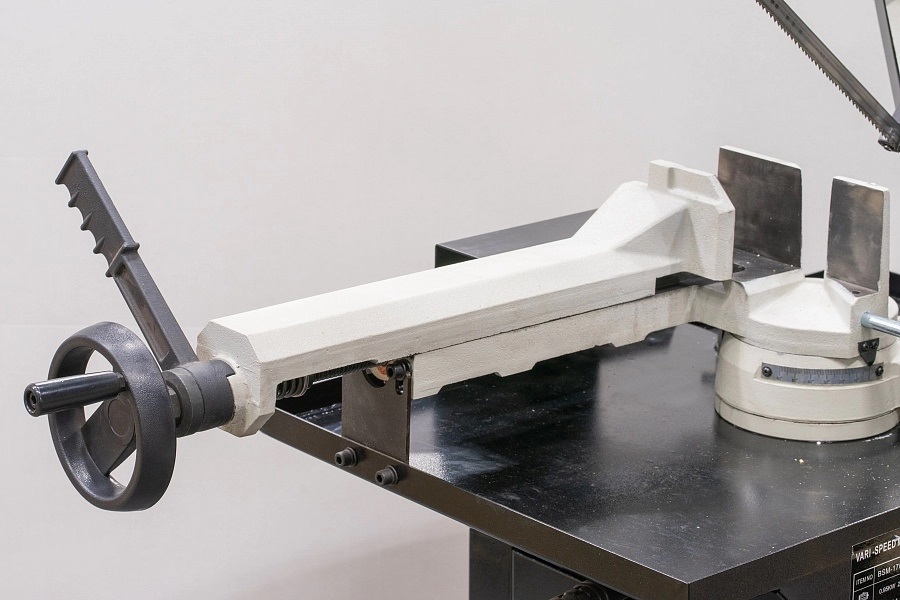

	Маховик тисков и рычаг быстрой доводки
	Мерный упор 290 мм

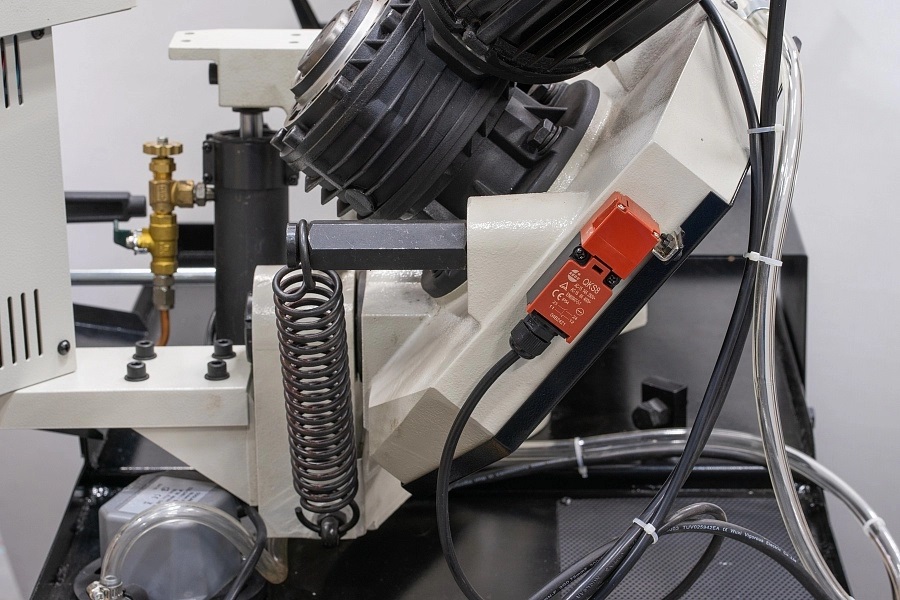

	Датчик при открытии кожуха рамы (остановка станка)

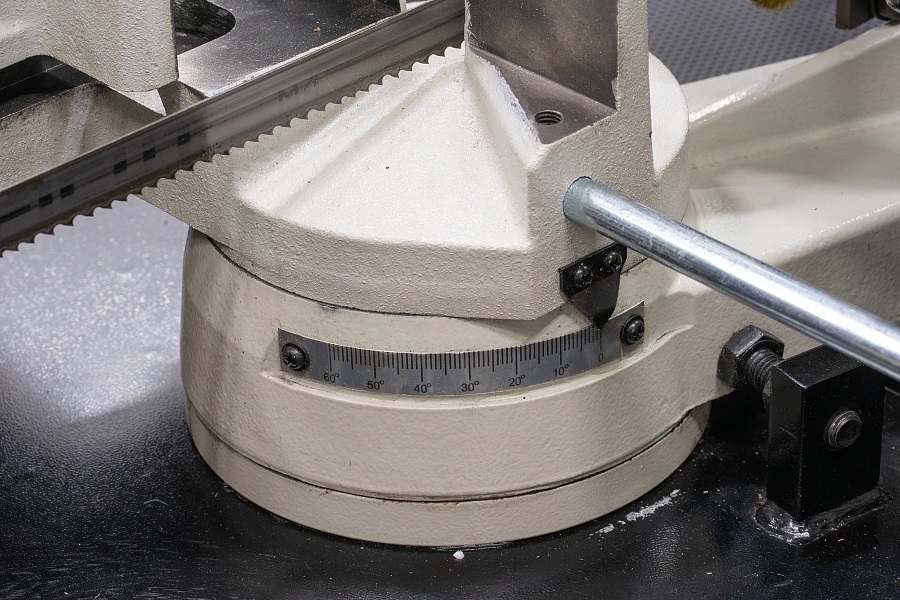

	Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы

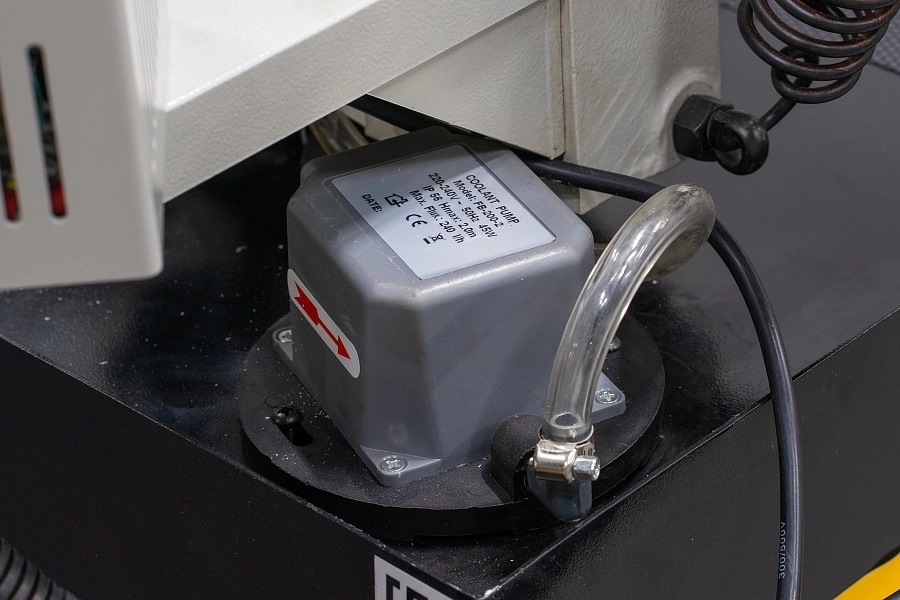

	Станция охлаждения, обеспечивает подачу СОЖ, расположена в основании станка (не в тумбе, тумба глухая), бак 12 литров

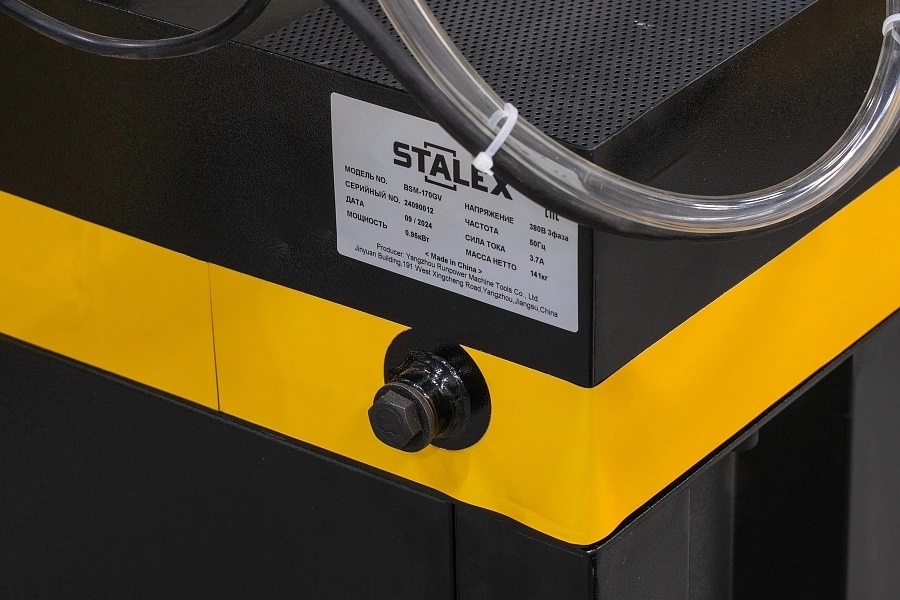

	Сливное отверстие системы СОЖ
	Упаковка – фанерный ящик
